網線
網線

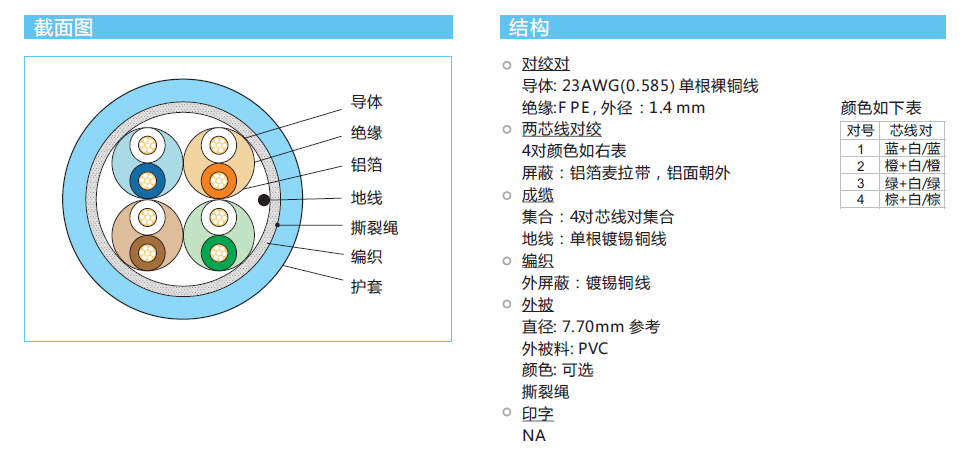

描述
額定溫度：70℃
參考標準：UL444,EIA/TIA 568B.2-1,ISO/IEC
11801,IEC61156
實芯裸銅導體
顏色標識PE絕緣
撕裂繩（可選）
PVC 或 LSZH護套
包裝：打卷，裝箱
物理特性
最小靜態(tài)彎曲直徑：4倍電纜外徑
撕裂繩拉力: ≥200N
電氣特性
| 單根導體直流電阻（max） | 7.32 Ω/100m |
| 線對直流電阻不平衡（max） | 2 % |
| 導體間介電強度（DC,1min） | 1 KV |
| 絕緣電阻最大值 | 5000 MΩ/KM |
| 工作電容最大值 | 5.6 nf/100m |
| 線對對地電容不平衡 | 160 pf/100m |
| 時延差（max） | 25 ns/100m |
| 特性阻抗 | 100±15 Ω |
| 傳輸速率 | 60 % |
傳輸特性
| 頻率 MHz | 衰減ATT db/100m | 回波損耗RL db | NEXT db | PSNEXT db | FEXT db | ELFEXT db | PSELFEXT db | PD ns/100m |
|---|---|---|---|---|---|---|---|---|
| 1 | - | - | 78 | 75 | 70 | 78 | 75 | - |
| 4 | 3.7 | 23.0 | 78 | 75 | 70 | 78 | 75 | 552 |
| 10 | 5.9 | 25 | 78 | 75 | 70 | 74 | 71 | 545.4 |
| 16 | 7.4 | 25 | 78 | 75 | 70 | 69.9 | 66.9 | 543 |
| 20 | 8.3 | 25 | 78 | 75 | 70 | 68 | 65 | 542 |
| 25 | 9.3 | 24.3 | 78 | 75 | 70 | 66 | 63 | 541.2 |
| 31.25 | 10.4 | 23.6 | 78 | 75 | 70 | 64.1 | 61.1 | 540.4 |
| 62.5 | 14.9 | 21.5 | 75.5 | 72.5 | 70 | 58.1 | 55.1 | 538.6 |
| 100 | 19 | 20.1 | 72.4 | 69.4 | 70 | 54 | 51 | 537.6 |
| 150 | 23.6 | 18.9 | 69.8 | 66.8 | 70 | 50.5 | 47.5 | 536.9 |
| 200 | 27.5 | 18.0 | 67.9 | 64.9 | 70 | 48 | 45 | 536.5 |
| 250 | 31 | 17.3 | 66.4 | 63.4 | 70 | 46 | 43 | 536.3 |
| 300 | 34.2 | 17.3 | 65.2 | 62.2 | 70 | 44.5 | 41.5 | 536.1 |
| 600 | 50.1 | 17.3 | 60.7 | 57.7 | 70 | 38.4 | 35.4 | 535.5 |
