網線
網線
描述
額定溫度：70℃
參考標準：ANSI/EIA/TIA-568c&YD/T1019&IEC61156&UL444
實芯裸銅導體
顏色標識PE絕緣
撕裂繩（可選）
PVC或 LSZH護套或 PE護套
包裝：打卷，裝箱或軸裝

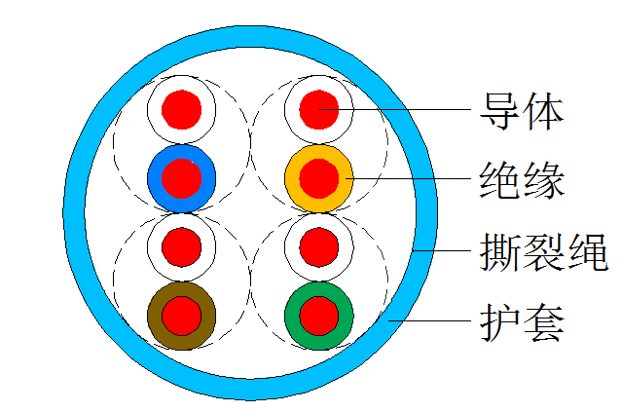

結構
導體：24AWG單根實芯裸銅
絕緣：PE，外徑1.05mm參考
成纜：4對芯線對絞集合+鋁箔屏蔽，橙/白橙、藍/白藍、綠/白綠、棕/白棕
外被：PVC、LSZH、PE護套、顏色可選，直徑5.30mm參考
物理特性
最小靜態彎曲直徑：8倍電纜外徑
撕裂繩拉力：≥200N
電氣特性
| 單根導體直流電阻（max） | 9.38 Ω/100m |
| 線對直流電阻不平衡（max） | 5 % |
| 導體間介電強度（DC, 1min） | 1 KV |
| 絕緣電阻最大值 | 5000 MΩ/KV |
| 工作電容最大值 | 5.6 nf/100m |
| 線對對地電容不平衡 | 330 pf/100m |
| 時延差（max） | 45 ns/100m |
| 特性阻抗 | 100±15 Ω |
| 傳輸速率 | 60 % |
傳輸特性
| 頻率 MHz | 衰減ATT db/100m | RL db,min | NEXT db,min | PSNEXT db,min | ACRF db,min | PSACRF db,min | PD max,ns/100m |
|---|---|---|---|---|---|---|---|
| 4 | 4.1 | 23.0 | 56.3 | 53.3 | 51.7 | 48.7 | 552 |
| 8 | 5.8 | 24.5 | 51.8 | 48.8 | 45.7 | 42.7 | 546.7 |
| 10 | 6.5 | 25.0 | 50.3 | 47.3 | 43.8 | 40.8 | 545.4 |
| 16 | 8.2 | 25.0 | 47.3 | 44.3 | 39.7 | 36.7 | 543 |
| 20 | 9.3 | 25.0 | 45.8 | 42.8 | 37.8 | 34.7 | 542 |
| 25 | 10.4 | 24.3 | 44.3 | 41.3 | 35.8 | 32.8 | 541.2 |
| 31.25 | 11.7 | 23.6 | 42.9 | 39.9 | 33.9 | 30.9 | 540.4 |
| 62.5 | 17 | 21.5 | 38.4 | 35.4 | 27.8 | 24.8 | 538.6 |
| 100 | 22 | 20.1 | 35.3 | 32.3 | 23.8 | 20.8 | 537.6 |
