RG405 更多產品

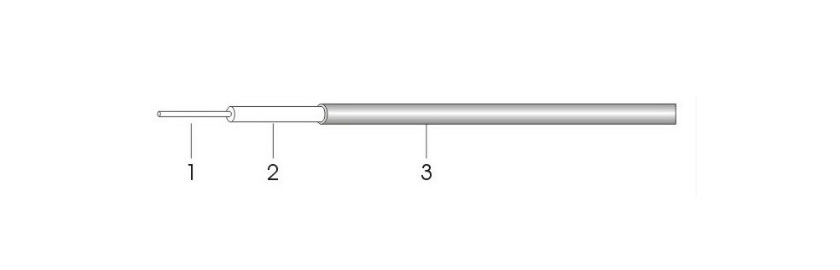

結構參數
| 項目 | 材料 | 直徑(mm) |
|---|---|---|
| 1. 內導體 | 鍍銀銅包鋼線 | 0.51 |
| 2. 絕緣體 | 聚四氟乙烯(PTFE) | 1.68 |
| 3. 外導體 | 無縫退火紫銅管 | 2.20 |
電性能參數
| 電容(pF/m) | 95.1 |
| 阻抗(ohm) | 50 |
| 滅暈電壓(KVrms@60Hz) | 1.5 |
| 承受電壓(KVrms@60Hz) | 5.0 |
| 截止頻率(MHz) | 61000 |
機械和環境性能
| 最小彎曲半徑(mm) | 7.63 |
| 外導體承受溫度(℃) | 175 |
| 工作溫度范圍(℃) | -55至+125 |
衰減和平均功率(20℃, 海平面測試條件)
| 頻率(GHz) | 衰減(dB/m) | 功率(CW) |
|---|---|---|
| 0.5 | 0.45 | 232.0 |
| 1.0 | 0.64 | 162.4 |
| 3.0 | 1.26 | 86.4 |
| 5.0 | 1.51 | 69.8 |
| 10.0 | 2.22 | 47.9 |
| 20.0 | 3.29 | 32.6 |
